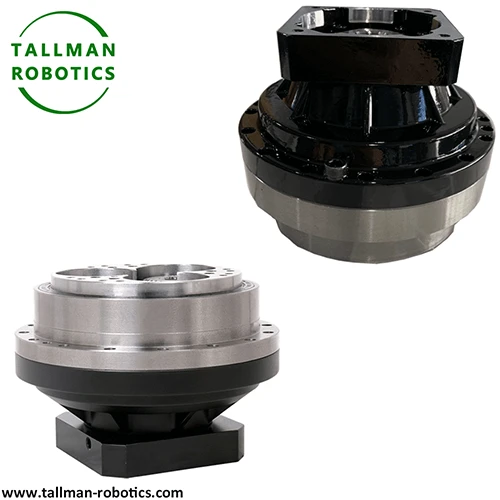

RV excentrikus cikloid reduktor

Mi az a RV excentrikus cikloid reduktor?

Az RV excenter cikloid reduktor egy excentrikus meghajtás precíziós redukciós mechanizmusa.

A RV excenteres cikloidális reduktor egy két-fokozatú differenciálmű a precíziós ipari automatizáláshoz. Professzionális excentrikus hajtást és cikloidális háló kombinációt alkalmaz. A nagy-sebességű szervo bemeneti forgást állandó alacsony-fordulatszámú forgatónyomatékmá alakítja. Pontos pozicionálást és merev teljesítményt biztosít a robotizált mozgásrendszerekhez.

Ezenkívül a hagyományos fogaskerekes reduktoroktól eltérő excentrikus orbitális mozgásra támaszkodik. A cikloidális tárcsaműködés révén megvalósítja a fog-sebességkülönbség szabályozását. A nagy pontosságú rotációs automatizálási berendezések fő hajtóelemeként működik.

Excentrikus cikloid hajtómű szerkezete RV excentrikus cikloid reduktor

Először egy evolvens bolygókerekes hajtómű készlet fejezi be az elsődleges sebességcsökkentést. Párhuzamos excenteres főtengelyeket hajt meg a szinkron teljesítmény érdekében. Másodszor, az eltolt főtengelyek szabályos excentrikus pályamozgást generálnak.

Eközben kettős szimmetrikus cikloid tárcsák hálóznak össze rögzített csapfogakkal. Az excenteres elmozdulást központosított forgó kimenetté alakítják. Végül a merev tartószerelvények stabilizálják a végső nyomatékátvitelt.

Itt Ezen az oldalon a TallMan Robotics soros lakóautó-reduktorait mutatjuk be.

Szívesen nézz meg további projekteket, vagy látogass el Youtube-videógalériánkra:https://www.youtube.com/@tallmanrobotics

Műszaki jellemzők és teljesítmény-összehasonlítás

Ez az excentrikus, cikloidális reduktor aktív excenteres meghajtással és több-fog-összekötő tulajdonságokkal rendelkezik. Elnyomja a működési vibrációt a gyakori ciklikus forgás során. Nagyobb pozicionálási stabilitást ér el, mint a szabványos sebességváltók.

Gyakran Ismételt Kérdések

Q1: Milyen alapelv határozza meg az RV excenteres cikloidális reduktort?

Két{0}}fokozatú differenciálátvitelt használ. A bolygókerekes hajtóműcsoport elvégzi az elő-redukciót, az excenteres főtengelyek pedig cikloidális tárcsákat hajtanak meg, hogy orbitális mozgást generáljanak a precíz fog-lassulási teljesítmény érdekében.

2. kérdés: Milyen előnyökkel jár az excentrikus hajtásszerkezet?

A szimmetrikus excentrikus elrendezés kiegyenlíti a mechanikai vibrációt. A több-fogú cikloidális háló eloszlatja a terhelési erőt, és állandó pontosságot biztosít a hosszú ciklikus működés során.

3. kérdés: Milyen automatizálási forgatókönyvek felelnek meg ennek az excentrikus reduktornak?

Illik a robotcsuklós hajtásrendszerekhez, a precíziós forgóplatformokhoz, a szervo pozicionáló eszközökhöz és a kompakt, nagy{0}}stabilitású ciklikus feldolgozógépekhez.

4. kérdés: Hogyan optimalizálja a működést a kettős cikloid tárcsás kialakítás?

A dupla 180 fokos szimmetrikus cikloid tárcsák egyensúlyozzák ki az excentrikus keringési erőt. A szerkezet kiküszöböli a kiegyensúlyozatlan terhelést és biztosítja a sima előre és hátra forgást.

5. kérdés: Miben különbözik a szokásos cikloidális reduktoroktól?

A gyakori modellek egyszerű koncentrikus átvitelt alkalmaznak. Ez az excentrikus változat professzionális orbitális hajtásra támaszkodik a szerkezeti merevség és a pozicionálás megismételhetőségének javítása érdekében a szigorúbb precíziós forgatókönyvek érdekében.
